Der GWG Manager

Überfüllsicherung für Öltanks mit Grenzwertgeber (GWG)

Der hier vorgestellte GWG-Manger wird an den i.d.R. bereits vorhandenen Grenzwertgeber GWG im (ersten) Öltank angeschlossen und warnt bei einem zu hohen Ölstand. Die Warnung erfolgt mittels eines lauten Signalton und einer Anzeige. Ausserdem wird der Status des Gerätes laufend in das FS20 (Funksystem) System gemeldet. Einige Infos hierzu: Beim Befüllen von Öltanks wird in der Regel über dem eingebauten Grenzwertgeber (GWG) der Ölzufluss gesteuert d.h. bei Erreichen des max. Ölstand der Ölzufluss abgschaltet. Grenzwertgeber müssen ab einer Öllagermenge von 1000 Liter eingebaut sein (eigentlich Pflicht). Bei den meisten ÖLtanklager ist die Ölmenge größer 1000 L, die sich dann auf mehrere Öltanks verteilt. Aus verschiedenen Gründen kann der ersten Öltank, hier ist auch der Anschluss zum Öl-Brenner, überlaufen. Das verursacht, falls es passiert, sehr große Probleme und Kosten. Die Gründe für ein Überlaufen eines Tanks sind: 1. Der GWG wird vom Öllieferanten nicht angeschlossen und der Tank wird überfüllt. 2. Bei einem Dauerlauf des Öl-Brenners über mehrere Stunden wird aus allen Tanks ÖL entnommen und fließt (nur) in den ersten Tank (bei 2 Leitungsversorgung des Brenners) wieder zurück. Das erhöht den Ölstand im ersten Tank evt. bis zum Überlauf. 3. Die Entnahmeleitung im ersten Tank ist defekt und es wird aus dem ersten Tank kein oder wenig Öl entnommen. Jedoch wie untern Pkt. 2 in den ersten Tank zurückgepumpt. Die Punkte führen zu einer Erhöhung des Ölstandes in einem Öltank bis zu seinem Überlauf. Die Verschraubungen des Öltanks sind in der Regel nicht dicht und verhindern den Ölaustritt nicht. Der GWG-Manager überwacht den Ölstand permanent und meldet einen zu hohen Ölstand zuverlässig. Für die Messung wird der .bereits vorhandene Grenzwertgeber verwendet. Die Installation des Geräts ist einfach. Es wird neben einem Anschluss des Netzteils nur der vorhandene GWG paralell zur GWG-Steckdose angeschlossen. Fazit: Der GWG-Manager überwacht permanent den 1. Öltank, vor allem auch den Befüllvorgang, über den Grenzwertgeber im 1. Öltank. Wird der Öltank überfüllt oder steigt der Ölspiegel nach einer Neubefüllung über den Grenzwert meldet das Gerät dies über einen lauten Signalton und zusätzlich über einen FS20 Befehl an die Haussteuerung XS1
  • Zum Blockschaltbild des GWG-Manager (pdf)
  • Die Funktionen des GWG Managers

    1. Überprüfung des Messwandlers 2. Kalibrierung der Messung 3. Wiederholte Messung und Überprüfung 4. Evt. Fehlermeldung in das FS20 System 5. Kontrolle über eine LCD-Display

    Die Hardware des GWG Managers

  • PT100 Messwandler Bausatz

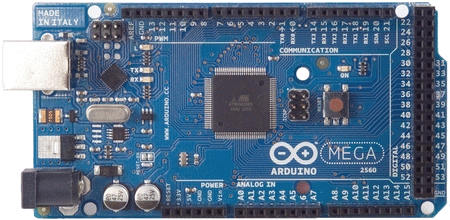

  • das ARDUINO Microcontrollersytem
  • FS20 UART Sender
  • LCD Display
  • das Gehäuse
  • das Netzteil
  • Arduino Software
  • Weitere Informationen zur Hardware und Software erhalten sie per Email.
