Der FS20 Daten Manager

Daten-Informationen des FS20-System mit Wetterstation-Daten

Um im FS20-System die Funksignale zu identifizieren, Reichweiten-Probleme zu erkennen, Funkschatten zu finden usw. wurde der FS20-Daten-Manager entworfen. Im Wesentlichen besteht das Gerät aus einer "fertigen" Arduino-Display-Einheit und einem FS20-UART-Empfänger. Das Display ist ein 3.2 " Farb-Display mit Touchscreen und passt mit einer Zwischen-Leitplatte direkt auf einen Arduino Mega 2560. Diese Einheit Mega + Verbindungs-LP + Display wird preisgünstig komplett angeboten. Das FS20-Empfangsmodul besitz eine UART-Schittstelle und wird direkt an einen seriellen Port des Mega angeschlossen. Der Hardwareaufwand ist sehr gering und in 15 Minuten erledigt.

Der FS20 Manager besitzt folgende Funktionen

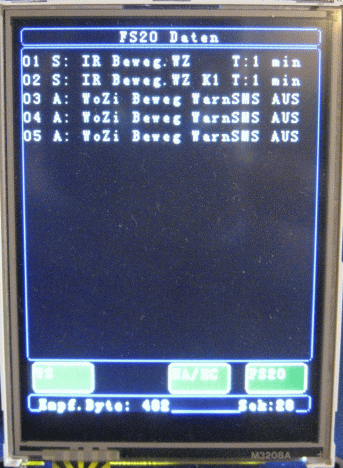

1. Auflisten der FS20 Funk-Signale 2. Darstellung in Form Hauscode(HC1+HC2), der Adresse und des Befehl (evt. mit Timer) 3. Darstellung mit den Sensor- oder Aktor-Name und dem Befehl bzw. Befehls-Wert 4. Auflistung von Wetterstationdaten (KS300 usw.) 5. Die Umschaltung wird direkt auf dem Display (TouchScreen) vorgenommen.
Das Projekt wurden auf die ESP32 Hardware von ESPRESSIF SYSTEMS umgestellt. Als Basis wurde ein sog. Entwicklungs-Kit /-Board (ESP32-Dev-Kit) verwendet. Auch die Soft/Firmware musste angepasst werden. Der HW-Aufwand konnte jedoch so erheblich reduziert werden. Als Entwicklungsumgebung wurde die Arduino-IDE weiter verwendet. Bei Interesse an der Hard-und Software schreiben sie mir bitte eine Email.
Zum Blockschaltbild des FS20-Manager (pdf)

Die Hardware des FS20 Managers

  • das ARDUINO Microcontrollersytem Mega
  • 3,2" Farbdisplay mit Touchscreen und Adapter-Leiterplatte
  • FS20 UART Empfänger
  • Gehäuse
  • Netzteil 7-12V 2A
  • Arduino Software

    • Weitere Informationen zur Hardware und Software erhalten sie per Email.
